Nr. 61. Sikring mot tilbakestrømning av forurenset væske til drikkevannsledninger
Formål
Dette VA/Miljø-bladet beskriver hvordan sikring mot tilbakestrømning kan utføres. Bladet bygger på norsk standard «NS-EN 1717:2001. Beskyttelse mot forurensning av drikkevann i drikkevannsinstallasjoner og generelle krav til utstyr for å hindre forurensning ved tilbakestrømning».
Sikring utført etter dette bladet vil oppfylle kravene stilt i TEK10 §§ 15-6 og 15-9 og i Standard abonnementsvilkår.
Begrensninger
Dette VA/Miljø-bladet beskriver et begrenset utvalg av innholdet i NS-EN 1717. Andre typer sikringsutstyr som er beskrevet i standarden kan også benyttes.
Funksjonskrav
Tilbakestrømning som fører til forurensning av drikkevann skal ikke kunne forkomme. Dette gjelder både innenfor eiendommens interne ledningsnett og ut til vannverkets ledningsnett. Både tilkoblingspunkt og tappested for vann hos abonnent skal sikres fysisk mot tilbakestrømning. Sikringen skal fungere både ved overtrykk i abonnentens utstyr og ved trykkfall eller undertrykk på vannverkets ledningsnett.
Også alle tilkoblinger som stenges med kran eller ventil når de ikke benyttes, og alle midlertidige tilkoblinger, skal være sikret mot tilbakestrømning.
Løsninger
PLASSERING AV SIKRINGSUTSTYR
Det skal monteres tilbakestrømningsbeskyttelse både ved hvert enkelt tappepunkt eller gruppe av tappepunkter, og ved hovedstoppekran.
UTSTYR VED HVERT TAPPEPUNKT (ELLER GRUPPER AV TAPPEPUNKTER)
Med tappepunkt menes alle kraner og alt utstyr tilkoblet vannforsyning, også midlertidig.
Faren knyttet til tilbakestrømning er bestemt ut fra den væsken som vil kunne strømme tilbake fra det enkelte tappepunktet. Tabell 1 viser fem væskekategorier som væskene, og dermed tappepunktene, deles inn i. (Vedlegg 1 viser eksempler på hvilke tappepunkter som kommer i hver kategori.)
Type sikringsutstyr er entydig bestemt med en to bokstavers typebetegnelse som angir virkemåten. Dimensjon, materiale og fabrikat velges av eier. Tabellen beskriver de fem væskekategoriene og et utvalg sikringsutstyr som egner seg for hver kategori.
I et avgrenset område der vann ikke benyttes til drikke eller hygienisk bruk, kan det benyttes én felles tilbakestrømningsbeskyttelse før forgrening til de enkelte tappepunkter. (Dette kan for eksempel være en produksjonshall i en industribedrift der vann kun brukes til prosess og spyling.)
| Væskekategori | Definisjon av væskekategorien (jamfør NS-EN 1717 avsnitt 5.2) | Type sikringsutstyr beregnet på denne kategorien |
| 5 | All væske som kan inneholde smittestoff, dvs. bakterier, virus eller parasitter som gjør folk syke. Dette omfatter avløpsvann, alt vann som kan ha vært i kontakt med husdyrgjødsel o.l., og elvevann, sjøvann og annet vann i naturen. |
AA «Uinnskrenket luftgap» |
| AB «Luftgap med ikke-sirkulært overløp» |
||
| 4 | Væske som kan inneholde kjemikalier klassifisert som giftig, arvestoffskadelig (mutagent), kreftfremkallende eller radioaktivt. Klassifiseres iht. Forskrift om klassifisering mv. av stoffer. At et stoff er giftig skal fremgå av informasjon i sikkerhetsdatablad og av merking med dødningshode på etiketten. |
BA |
| 3 | Væske som kan inneholde andre kjemikalier enn de nevnt under væskekategori 4. Dette omfatter en rekke kjemikalier, vaskemidler m.m. Også vann som har stått så lenge at det har blitt påvirket av tungmetaller, rust eller andre stoff fra rørene, må regnes til denne kategorien. |
CA |
| GA «Mekanisk avbryter» |
||
| DA Vakuumventil |
||
| 2 | Vann som ikke utgjør noen helsefare, og drikkevann som kan ha forandret smak, lukt eller utseende.
Dette omfatter bl.a. ferdige næringsmidler (drikker). |
EA «Kontrollerbar tilbakeslagsventil» |
| 1 | Vann fra offentlig drikkevannsnett som ikke kan ha forandret smak, lukt, utseende og temperatur. | (Ikke aktuelt) |
Tabell 1. Væskekategorier og typisk sikringsutstyr for hver kategori. Tabellen viser bare de antatt vanligste typene utstyr innenfor hver væskekategori.
SPESIELT FOR BOLIG OG VANLIG SANITÆRUTSTYR
Som ”bolig” regnes også overnattingssted, garderobe og spiserom på arbeidsplass osv., så lenge det dreier seg om vanlig sanitærutstyr og husholdningsinstallasjoner.
For installasjoner i bolig er det reduserte krav for enkelte installasjoner som i utgangspunktet er i væskekategori 5. Følgende tillempinger gjelder:
| Tappepunkt | Kan bruke beskyttelse beregnet på: |
| Badekar med innløp under kanten av karet | Kategori 3 |
| Nedgravd vanningssystem | Kategori 4 |
| Utvendig kran (slangekran) samt vannforsyning til privat svømmebasseng | Kategori 3 |
UTSTYR VED HOVEDSTOPPEKRAN
Ved tilkoblingen til eiendommen (etter hovedstoppekran før første avgrening) installeres en kontrollerbar tilbakeslagsventil type EA eller tilbakeslagsventil innebygd i vannmåleren. Løsning avtales med kommunen. (Dette kommer i tillegg til sikring av tappepunktene.)
Tilbakeslagsventil type EA kan monteres i kum i stedet for ved innvendig hovedstoppekran.
Hvis sikring av tappepunkter på eiendommen som angitt i avsnitt 4.2 og 4.3 ikke er mulig, eller hvis det interne røropplegget er uoversiktlig eller forandres ofte, skal sikringsutstyr ved hovedstoppekran velges i henhold til tabellen i avsnitt 4.2. Det skal velges en type utstyr som dekker alle former for bruk av vann på eiendommen.
MONTERING
Tilbakestrømningsbeskyttelse skal monteres sammen med avstengningskran(er) og evt. annet utstyr som angitt i tabell 2 under.
Alle ventiler skal monteres slik at de er lett tilgjengelige for kontroll.
Ventiler med luftgap (AA, AB) samt type BA og CA skal monteres:
- med avløp og
- i ikke forurenset atmosfære og
- i rom som ikke kan oversvømmes.
Disse kan derfor bare i begrenset grad monteres f.eks. i kummer.
Ved installasjon av tilbakeslagsventil ved hoved-stoppekran kan trykket i bygningens interne ledningsnett øke fordi vannet ekspanderer når det varmes opp i varmtvannsberederen. Det må sikres at ikke dette kan gi skader på internt ledningsnett eller utstyr. Sikring kan skje ved at det installeres ekspansjonskar på tilførselsledningen til berederen.
Montering av tilbakestrømningsbeskyttelse i eksisterende bygg krever ikke søknad eller melding til kommunen, med mindre kommunen har bedt spesielt om dette (gjelder pr. mai 2016).
Når tilbakestrømningsbeskyttelse inngår som en del av et nyanlegg eller en vesentlig ombygging skal dette inn i sanitærmelding og ferdigmelding, og i eventuell søknad eller melding etter plan- og bygningslovverket.
KONTROLL OG VEDLIKEHOLD
Det er eiers ansvar at utstyret blir kontrollert og vedlikeholdt som angitt av leverandør. Eier skal føre journal over utførte kontroller. Der ikke annet er angitt fra leverandøren skal utstyret kontrolleres årlig. (Tilbakeslagsventil innebygd i vannmåler kan ikke kontrolleres.)

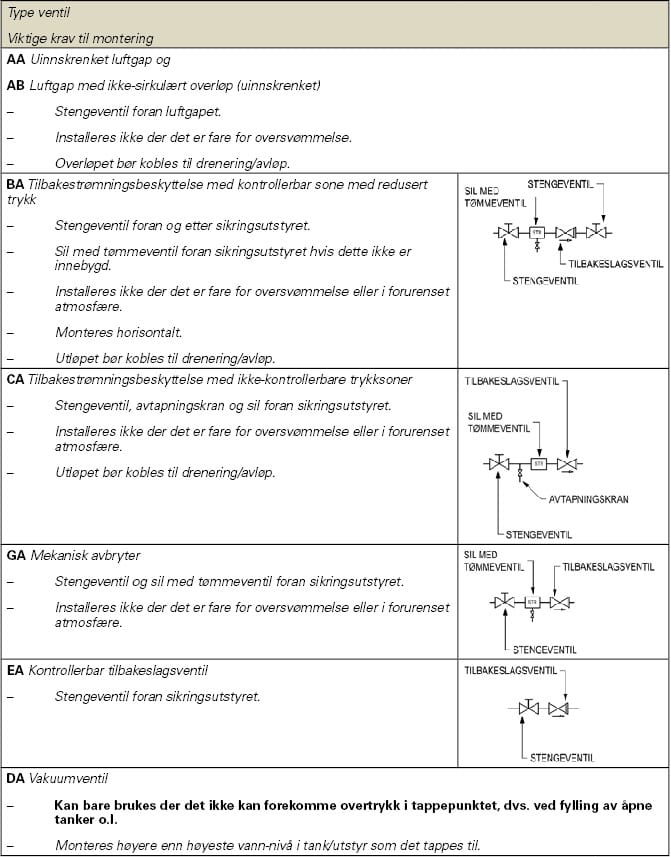

Tabell 2. Monteringsanvisninger for de vanligste typene sikringsutstyr.
| Vedleggsliste | |
| Vedlegg 1 | Eksempler på væskekategorier |
| Vedlegg 2 | VVS-tegninger for noen typiske installasjoner |
| Henvisninger: | Utarbeidet: | september 2003 | Asplan Viak AS | |
| /1/ | NS-EN 1717 Beskyttelse mot forurensning av drikkevann i drikkevannsinstallasjoner og generelle krav til utstyr for å hindre forurensning ved tilbakestrømning, 1. utgave mars 2001 | Revidert: | april 2016 | Asplan Viak AS |
